医疗器械零件制造是一个高度专业化和严格监管的领域。医疗器械行业零件的制造受到许多因素的限制，例如越来越多的难加工材料、异常严格的加工要求，严格的交货时间限制等等，与此同时，生产效率还需要不断提高。
材料
医疗器械零件的材料选择至关重要，需要考虑生物相容性、机械性能、耐腐蚀性、加工性能和法规要求。以下是一些常见的材料及其特点：
不锈钢：
SUS304、316、316L：具有良好的耐腐蚀性和生物相容性，适用于制造医疗器械外壳和植入物。
416、430、430F：适用于需要高硬度和耐磨性的零件。
钛合金：
Ti6Al4V：具有高强度、低模量和良好的生物相容性，适用于植入式医用器具。
塑料：
聚丙烯（PP）：具有良好的耐化学性和加工性，适用于医疗设备外壳和包装材料。
聚甲醛（POM）：提供良好的机械性能和成型性，适用于制造精密医疗器械部件。
聚醚醚酮（PEEK）：具有极高的耐腐蚀性、耐水解性和耐化学性，适用于制造植入式医用器具。
医用级硅胶：具有优异的生物相容性和柔韧性，适用于制造与人体组织接触的医疗设备。
其他材料：
阻燃PC/ABS合金：结合了PC的耐高温性和ABS的加工性能，适用于需要电气元件的医疗设备。

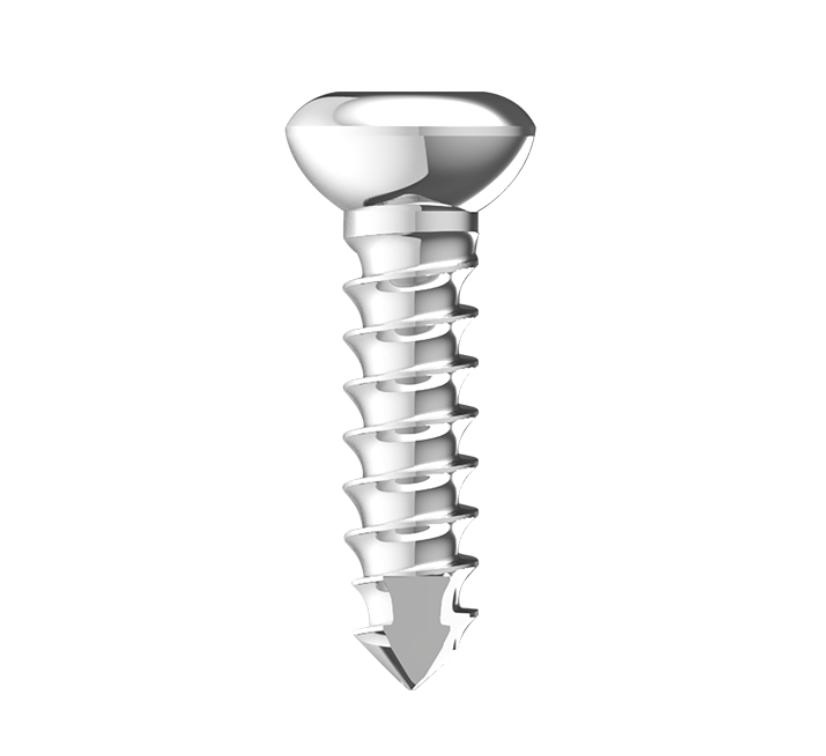

一、牙科螺钉
牙科螺钉是牙科种植体和修复体中的关键部件，其生产需要高精度的加工工艺和严格的质量控制。
材料选择
钛合金：如Ti6Al4V，具有高强度、低模量和良好的生物相容性，是牙科螺钉的材料。
不锈钢：如316L不锈钢，具有良好的耐腐蚀性和机械性能。
刀具选择
硬质合金刀具
特点：具有高硬度和耐磨性，适用于加工钛合金和不锈钢材料。
应用：常用于螺纹车削和铣削加工。
涂层刀具
涂层材料：如TiN、TiAlN等，涂层可以进一步提高刀具的耐磨性和使用寿命。
优势：减少加工过程中的摩擦和热量产生，适合高精度加工。
微加工刀具
特点：牙科螺钉通常具有较小的直径（如1mm-2mm），需要使用微加工刀具以实现高精度加工。
应用：适用于螺纹车削和铣削。
螺纹加工刀具
螺纹车刀：适用于小直径螺钉的螺纹加工。
螺纹铣刀：适用于复杂形状和高精度要求的螺纹加工。
旋风铣刀：通过高速旋转的刀具进行螺纹加工，具有加工效率高、表面质量好、尺寸精度高的优点。
加工工艺
车削加工：使用高精度的CNC车床进行外圆和螺纹加工。车削是牙科螺钉加工中最常用的方法，适用于小直径螺钉。
铣削加工：对于复杂形状的螺钉头部和连接部位，采用CNC铣削工艺。
螺纹加工：螺纹加工是牙科螺钉制造的关键环节。常见的方法包括螺纹车削和螺纹铣削。
表面处理：包括电解抛光、钝化处理等，以提高螺钉的表面光洁度和耐腐蚀性。
热处理：通过淬火和回火处理，提高螺钉的硬度和韧性。
质量控制
尺寸精度：螺钉的外径误差应控制在0.04mm以内。
表面质量：螺纹表面粗糙度应达到Ra3.2μm。
生物相容性测试：确保材料对人体无害。
二、髋关节
髋关节是人体的关节之一，主要负责支撑身体重量、连接躯干和下肢，并提供运动功能。在医疗器械领域，髋关节的修复和替换是骨科植入物的重要组成部分，尤其在治疗髋关节疾病（如股骨头坏死、髋关节发育不良、髋关节炎等）和进行髋关节置换手术时具有重要意义。
1.髋关节植入物的类型
髋关节植入物主要用于髋关节置换手术，分为全髋关节置换（THA）和半髋关节置换（如股骨头置换）。以下是常见的植入物类型：
全髋关节植入物
股骨头：通常由金属（如钛合金、钴铬合金）或陶瓷材料制成，表面光滑，用于减少摩擦。
髋臼杯：用于替换磨损的髋臼，通常由金属或陶瓷材料制成，表面可能带有涂层以促进骨整合。
股骨柄：用于固定股骨头，通常由钛合金或钴铬合金制成，设计为多孔结构以促进骨长入。
髋臼衬垫：通常由超高分子量聚乙烯（UHMWPE）或陶瓷材料制成，位于髋臼杯内，提供低摩擦表面。
半髋关节植入物
股骨头置换：仅替换股骨头部分，适用于股骨头坏死或骨折的患者。
髋臼杯和衬垫：在某些情况下，髋臼部分也会进行修复或替换。
2.髋关节植入物的材料
髋关节植入物的材料选择至关重要，需要满足生物相容性、耐磨性、耐腐蚀性和机械强度的要求。常见的材料包括：
金属材料
钛合金（如Ti6Al4V）：具有良好的生物相容性、低模量和高强度，是最常用的髋关节植入物材料之一。
钴铬合金：硬度高、耐磨性好，适用于高负荷部位。
陶瓷材料
氧化铝陶瓷：硬度高、耐磨性好，但脆性较大。
氧化锆陶瓷：强度高、韧性好，耐磨性优异，是目前最理想的髋关节材料之一。
高分子材料
超高分子量聚乙烯（UHMWPE）：具有良好的耐磨性和生物相容性，常用于髋臼衬垫。

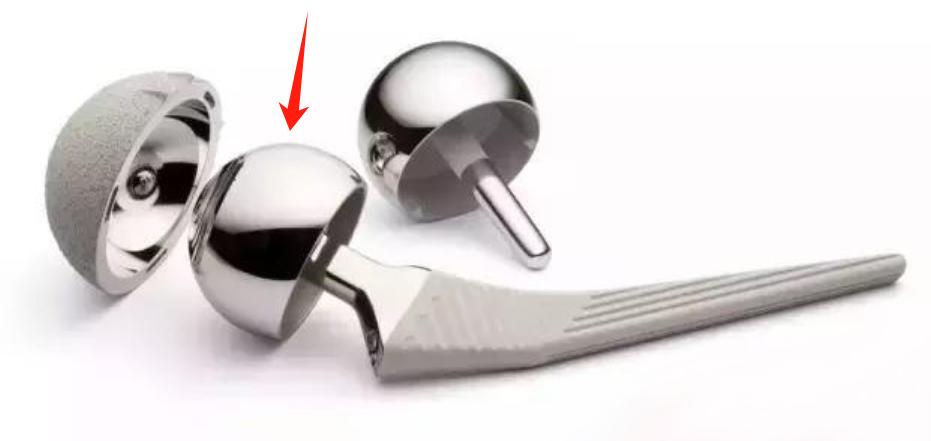

（一）股骨头
股骨头是髋关节置换手术中的关键部件，股骨头的生产需要高精度的刀具，以确保加工质量和效率。以下是刀具选择的关键要点：
硬质合金刀具
特点：高硬度和耐磨性，适用于加工金属材料（如钛合金和钴铬钼合金）。
应用：车削、铣削和螺纹加工。
涂层刀具
涂层材料：TiN、TiAlN等，进一步提高刀具的耐磨性和使用寿命。
优势：减少加工过程中的摩擦和热量产生，适合高精度加工。
陶瓷刀具
特点：高硬度和低摩擦系数，适用于加工陶瓷材料。
应用：研磨和精加工。
微加工刀具
特点：适用于小直径和高精度的股骨头加工。
应用：车削和铣削复杂形状的股骨头。
制造工艺
热等静压（HIP）：通过高温高压处理陶瓷粉末，形成致密且坚固的股骨头，适用于陶瓷材料。
冷等静压（CIP）：在室温下对陶瓷粉末施加高压，生产高强度和耐磨的股骨头。
注塑成型：适用于复杂形状的陶瓷股骨头，可实现定制化生产。
车削和铣削：使用数控车床和铣床对金属或陶瓷毛坯进行加工，确保尺寸精度和表面质量。
研磨和抛光：对加工后的股骨头进行研磨和抛光，以提高表面光洁度和减少磨损。
表面处理
电解抛光：提高表面光洁度，减少细菌附着。
喷砂处理：增加表面粗糙度，促进骨整合。

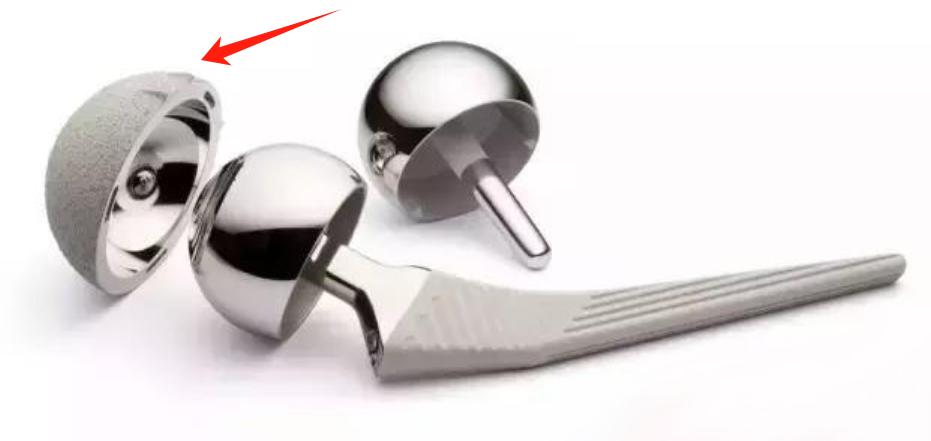

（二）髋臼杯
股骨头的生产需要高精度的刀具，以确保加工质量和效率。以下是刀具选择的关键要点：
硬质合金刀具
特点：高硬度和耐磨性，适用于加工钛合金和钴铬钼合金。
应用：车削和铣削髋臼杯的内外表面。
涂层刀具
材质等级：如TH1000，具有TiSiN和TiAlN纳米PVD涂层。
优势：提高刀具的抗崩刃性能和使用寿命。
案例：使用TH1000材质等级的刀具，刀具寿命延长三倍，加工节拍缩短35%。
圆形车削刀片
特点：适用于髋臼杯的内部车削，优化粗加工过程。
优势：提高工艺安全性，缩短加工节拍。
定制刀杆
特点：与锋利的切削刃和出色的切屑控制刀片配套使用。
优势：降低加工振动，提高表面质量。
飞流冷却系统（Jetstream Tooling）
特点：通过高压冷却液喷射至切削刃，快速冷却切屑。
优势：提高切削稳定性，延长刀具寿命。
加工工艺
传统机加工：
髋臼杯的形状复杂，壁厚较薄，加工过程中需要严格控制振动。
传统加工方法包括车削、铣削和研磨，通常需要使用定制夹具。
机加工阶段需要优化切削参数，以延长刀具寿命并提高加工效率。
3D打印技术：
3D打印技术（如电子束熔化EBM）已成为髋臼杯制造的重要手段。
3D打印可以实现复杂的多孔结构，提高骨整合性能。
例如，西安赛隆增材技术通过电子束3D打印技术实现了髋臼杯的批量生产，显著提高了生产效率。
表面处理
髋臼杯的表面需要进行特殊处理，如电解抛光或涂层处理，以提高生物相容性和耐磨性。
质量控制
髋臼杯的加工精度要求极高，尺寸误差需控制在极小范围内。
表面粗糙度需达到Ra0.1μm以下，以减少磨损。

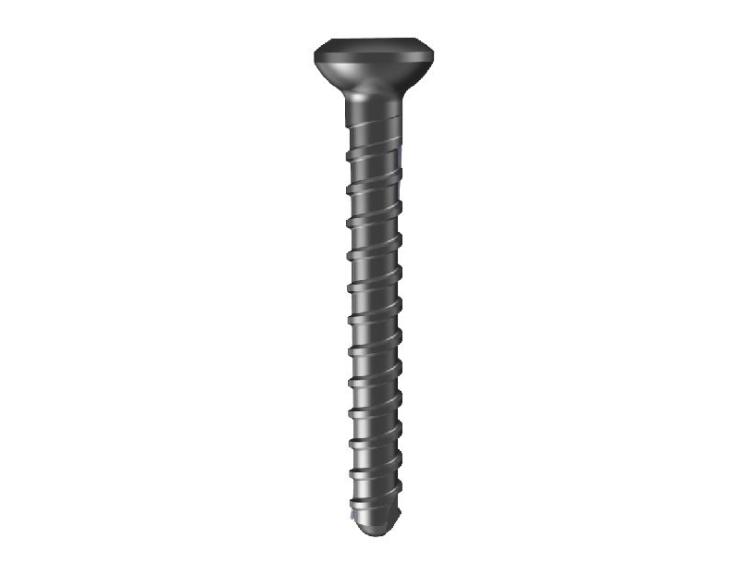

三、接骨螺钉
接骨螺钉是骨科手术中用于固定骨折部位的重要器械，其加工精度和质量直接影响手术效果和患者的康复。
材料选择
接骨螺钉通常采用医用不锈钢（如316L）或钛合金（如Ti6Al4V）制造。这些材料具有良好的生物相容性、耐腐蚀性和机械性能，能够满足骨科手术的需求。
刀具选择
硬质合金刀具
特点：高硬度和耐磨性，适用于加工医用不锈钢和钛合金。
应用：车削、铣削和螺纹加工。
涂层刀具
涂层材料：TiN、TiAlN等，进一步提高刀具的耐磨性和使用寿命。
优势：减少加工过程中的摩擦和热量产生，适合高精度加工。
螺纹加工刀具
螺纹车刀：适用于小直径螺钉的螺纹加工。
螺纹铣刀：适用于高精度和复杂形状的螺纹加工。
旋风铣刀：通过高速旋转的刀具进行螺纹加工，具有加工效率高、表面质量好、尺寸精度高的优点。
微加工刀具
特点：适用于小直径和高精度的螺钉加工。
应用：车削和铣削复杂形状的螺钉。
加工工艺
车削加工：用于螺钉的外圆和螺纹加工，通常采用高精度的CNC车床。车削是接骨螺钉加工中最常用的方法，能够实现高精度的螺纹加工。
铣削加工：用于加工螺钉头部和其他复杂形状的部位。
螺纹加工：螺纹加工是接骨螺钉制造的关键环节，常见的方法包括螺纹车削和螺纹铣削。螺纹车削适用于小直径螺钉，而螺纹铣削则适用于高精度和复杂形状的螺纹加工。
表面处理：包括电解抛光和钝化处理，以提高螺钉的表面光洁度和耐腐蚀性。
质量控制
接骨螺钉的尺寸精度要求极高，外径误差应控制在极小范围内。
表面粗糙度需达到Ra0.1μm以下，以减少磨损和提高生物相容性。
所有材料需通过生物相容性测试，确保对人体无害。

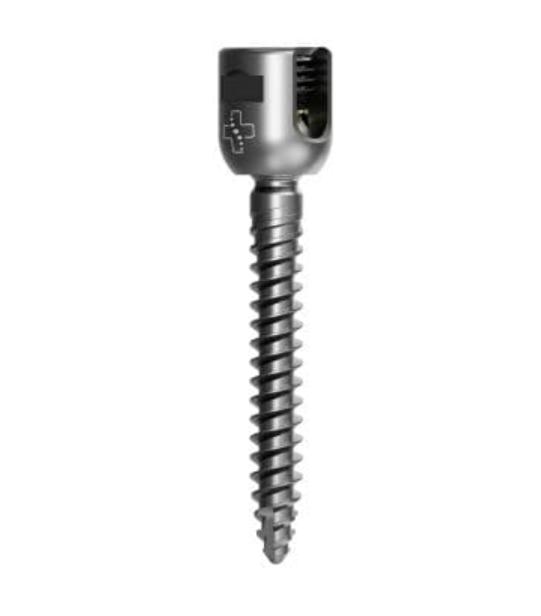

四、椎弓根螺钉
椎弓根螺钉是脊柱外科手术中用于固定和稳定脊柱的重要植入物。其加工工艺和刀具选择需要满足高精度、高效率和高质量的要求，以确保产品的性能和可靠性。
材料选择
椎弓根螺钉通常采用TC4钛合金棒材，这种材料具有低密度、高比强度、良好的生物相容性和较低的弹性模量。
其加工方法包括真空自耗电弧炉熔炼、多火次换向镦拔、β锻造与两相区锻造、热拉拔和完全退火等工艺。
刀具选择
硬质合金刀具
适用于加工钛合金和不锈钢材料，具有高硬度和耐磨性。
推荐使用山高刀具的Jabro®整硬立铣刀系列，这些刀具经过优化，适用于骨科植入物的铣削加工。
涂层刀具
涂层材料如TiAlSiN（HXT）可进一步提高刀具的耐磨性和使用寿命。
涂层刀具在加工钛合金时表现出色，能够减少摩擦和热量产生。
螺纹加工刀具
螺纹车刀：适用于小直径螺钉的螺纹加工。
螺纹铣刀：适用于高精度和复杂形状的螺纹加工。
旋风铣刀：通过高速旋转的刀具进行螺纹加工，具有加工效率高、表面质量好、尺寸精度高的优点。
磨削与抛光工具
使用陶瓷磨料、CBN（立方氮化硼）或BCA-S砂轮进行高效率磨削。
高精密电解加工（PECM）可用于去除毛刺和实现镜面般的光滑表面。
加工流程
毛坯加工：采用高精度的CNC车床进行车削加工，去除多余材料，形成螺钉的基本形状。
螺纹加工：螺纹加工是椎弓根螺钉制造的关键环节，通常采用螺纹车削或螺纹铣削工艺。螺纹加工参数通过预设宏变量和螺纹加工宏命令进行优化。
表面处理：包括电解抛光和钝化处理，以提高螺钉的表面光洁度和耐腐蚀性。
去毛刺与精加工：采用高精密电解加工（PECM）去除毛刺，表面粗糙度可达Ra 0.03μm，确保无微细裂纹。
质量控制
椎弓根螺钉的尺寸精度要求极高，外径误差需控制在极小范围内，表面粗糙度需达到Ra 0.1μm以下。
所有材料需通过生物相容性测试，确保对人体无害。

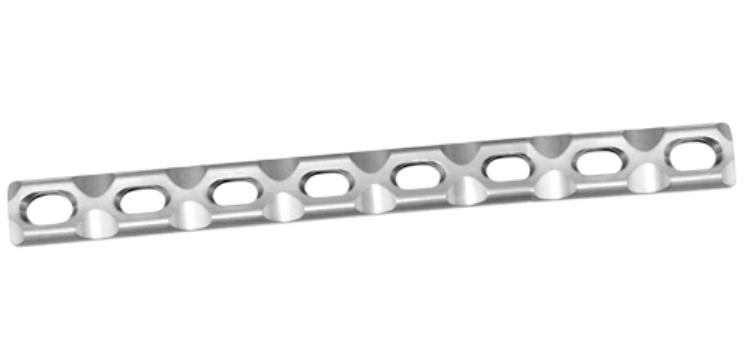

五、接骨板
材料选择
接骨板通常采用钛合金（如TC4，即Ti-6Al-4V）或纯钛材料，这些材料具有高强度、低模量、良好的生物相容性和耐腐蚀性。
刀具选择
硬质合金刀具
适用于加工钛合金和纯钛材料，具有高硬度和耐磨性。
推荐使用伊斯卡的医疗器械专用刀具，如立铣刀，这些刀具经过优化，适用于骨科植入物的铣削加工。
涂层刀具
涂层材料如TiAlSiN（HXT）可进一步提高刀具的耐磨性和使用寿命。
涂层刀具在加工钛合金时表现出色，能够减少摩擦和热量产生。
专用刀具
立铣刀：用于复杂曲面的精加工，确保表面光洁度。
螺纹铣刀：用于加工螺钉孔和弧形槽，确保尺寸精度。
去毛刺刀具：采用高精密电解加工（PECM）刀具，去除毛刺并达到镜面效果。
夹具和夹持装置
使用可靠紧凑的机床夹具，确保加工过程中的稳定性。
加工流程
毛坯加工：
将坯料加工为长方体或棒料结构。
对坯料进行倒角处理，通常对平行于坯料长度方向的棱部进行倒角。
热处理：
对坯料进行加热，加热温度通常为550℃，保温时间为0.5-2小时。
成型加工：
采用热压成型工艺，压力为3-5MPa，保持时间为5-8秒。
数控加工：
使用5轴CNC加工中心进行粗加工和精加工，去除大部分材料并加工复杂曲面。
加工过程中需注意高精度定位，确保螺钉孔、弧形槽的尺寸和公差。
表面处理：
进行电解抛光或钝化处理，以提高表面光洁度和耐腐蚀性。
采用高精密电解加工（PECM）去除毛刺，表面粗糙度可达Ra 0.03μm。
精细处理：
进行倒圆角、扩锥孔、铣锥螺纹等精细处理，确保边缘无缺陷。
质量控制
接骨板的加工精度要求极高，表面粗糙度需达到Ra 0.1μm以下。
使用工业显微镜、复合传感器测量设备等检测工具，确保零件的尺寸精度和表面质量。
行业发展
医疗器械零件往往有严格的尺寸要求，刀具的精度直接影响零件的尺寸精度，确保零件的尺寸偏差在允许范围内。复杂形状的医疗器械零件，需要刀具具备良好的轮廓精度和切削性能，才能加工出符合设计的形状，保证零件与人体组织的适配性和功能的正常发挥。在一些多工序加工的医疗器械零件中，刀具的定位精度和重复定位精度决定了各个加工部位之间的位置精度，刀具的精度能确保这些孔和结构的相对位置准确无误，便于后续的组装和使用。
先进的刀具材料和合理的刀具几何参数，能够允许更高的切削速度、进给量和切削深度，从而在单位时间内去除更多的材料，缩短加工时间。刀具的耐用度直接影响生产效率。耐磨性好、寿命长的刀具可以在长时间的切削过程中保持良好的切削性能，减少因刀具磨损而需要更换刀具的次数，降低了停机时间，提高了设备利用率和生产效率。一些特殊设计的刀具，如可转位刀具、复合刀具等，能够实现多种加工功能于一体，减少了换刀时间和工序间的周转时间，提高了生产效率。
